Ligne de turbocompresseur

Automotive Ligne de turbocompresseur Manufacturer

La conduite du turbocompresseur est le terme collectif désignant toutes les canalisations critiques reliant le moteur au turbocompresseur et à ses systèmes environnants. Ses principaux composants comprennent la conduite d'alimentation en huile (qui fournit de l'huile sous pression pour la lubrification et le refroidissement), la conduite de retour d'huile (qui renvoie l'huile au carter d'huile), la conduite d'admission (qui fournit de l'air à la turbine) et la conduite d'air de suralimentation (qui fournit de l'air comprimé à haute température au refroidisseur intermédiaire).

Caractéristiques du produit :
1. Résistance aux hautes températures
Utilisant des matériaux résistants à la chaleur tels que du caoutchouc fluoré, du silicone, un tuyau en PTFE tressé en acier inoxydable ou des tubes métalliques rigides spécialisés, ces tubes peuvent résister aux températures extrêmes transmises par le boîtier central du turbocompresseur et l'orifice d'échappement (en particulier la conduite d'huile), ainsi qu'aux températures élevées générées par l'air comprimé.

2. Résistance à haute pression
Les tubes à paroi épaisse avec une structure renforcée multicouche (pour le tuyau) ou en métal à haute résistance (pour le tube rigide) peuvent résister aux hautes pressions du système de pression d'huile du moteur (pour la conduite d'alimentation en huile) et de l'air haute pression comprimé par la turbine (pour la conduite d'air de suralimentation).

3. Scellement
Utilisant des joints toriques, des joints et des raccords usinés avec précision de haute qualité, ces tubes offrent d'excellentes performances d'étanchéité, empêchant efficacement les fuites d'huile, de liquide de refroidissement ou d'air de suralimentation.

NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

À propos de JIATIAN

As a China Automotive Ligne de turbocompresseur Manufacturer and Automotive Ligne de turbocompresseur Factory, The company is located in Wanhou, Zhanqi Town, Yinzhou District, Ningbo City. It is 25 kilometers away from Ningbo Liushi Airport and 5 kilometers away from Ningbo Coastal Industrial Zone. The surrounding area is beautiful with convenient transportation. The company was established on the basis of the development of Ningbo Xingxin Metal Products Factory (established in 1995), and is a high-tech enterprise specializing in the production of automotive pipe fittings. The company's area is 32,000 square meters; the factory area is 26,000 square meters.

Les principaux produits de l'entreprise sont : la fabrication et le développement de tubes ondulés pour automobiles. Actuellement, il existe 10 cintreuses de tubes CNC entièrement automatiques, 2 lignes d'assemblage de fours de brasage à grande échelle, 10 machines de formage interne hydrauliques de spécifications diverses (avec une longueur de traitement maximale de 1,5 mètres et des diamètres allant de 10 à 80 ￠), 1 machine d'expansion d'eau hydraulique de 800 T, 4 soudeuses laser entièrement automatiques, 4 ensembles de robots de soudage, 8 centres d'usinage à grande échelle, 6 machines de soudage à l'arc Panasonic et plus de 30 machines de support diverses. machines de formage de tubes. L'entreprise dispose de ses propres centres de R&D et de traitement. L'équipement et la technologie des tuyaux ondulés pour l'expansion de l'eau de l'entreprise sont actuellement à la pointe de l'industrie. Un laboratoire complet a été créé.

L'entreprise s'engage à créer les principaux soufflets automobiles au monde, dotés d'une qualité exceptionnelle et d'une technologie innovante, garantissant que chaque produit peut bien fonctionner dans divers environnements et favorisant le progrès de l'industrie.
NINGBO JIATIAN AUTOMOBILE PIPE CO.,LTD.

Honneurs et certificats

  • Certificat de brevet d'invention
  • Certificat de brevet d'invention
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de conformité

Nouvelles et informations

Ligne de turbocompresseur Industry knowledge

Ligne de turbocompresseur est l'ensemble de tuyauterie principal reliant un moteur à son turbocompresseur et à ses systèmes périphériques, et il s'agit également d'une catégorie de produits clé dans le portefeuille de raccords de tuyauterie automobile de JIATIAN. La conduite du turbocompresseur sert de « système vasculaire » de l'unité de turbocompression, ses composants (conduite d'alimentation en huile, conduite de retour d'huile, conduite d'admission, conduite d'air de suralimentation) assumant les tâches critiques de lubrification, de refroidissement et de transmission d'air pour le turbocompresseur.


1. Principe de fonctionnement de la ligne de turbocompresseur

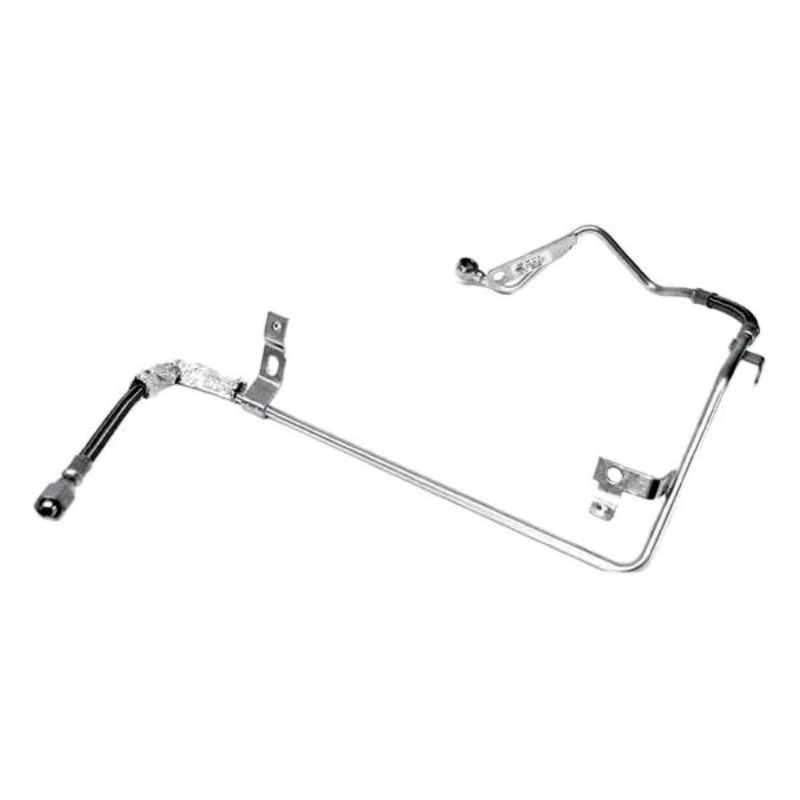

Conduite d'alimentation en huile : fournit de l'huile moteur sous pression au carter central du turbocompresseur, réalisant la lubrification de l'arbre et du roulement de la turbine et évacuant une partie de la chaleur générée lors du fonctionnement à grande vitesse. Le centre de R&D de JIATIAN a optimisé le diamètre intérieur et le matériau de la conduite d'alimentation en huile sur la base de données de tests en laboratoire, garantissant ainsi que le débit d'huile correspond à la demande de fonctionnement du turbocompresseur.
Conduite de retour d'huile : ramène l'huile moteur usagée vers le carter d'huile pour compléter la circulation de l'huile. JIATIAN adopte une technologie de formage interne hydraulique (avec une longueur de traitement maximale de 1,5 mètres) pour façonner la conduite de retour d'huile, garantissant un écoulement d'huile fluide sans blocage.
Conduite d’admission : transmet l’air ambiant filtré à la roue du compresseur du turbocompresseur pour une compression préliminaire.
Conduite d’air de suralimentation : envoie de l’air comprimé à haute température du compresseur au refroidisseur intermédiaire pour le refroidissement, jetant ainsi les bases d’une combustion efficace du moteur. Le laboratoire complet de JIATIAN effectue des tests de durabilité à haute température et haute pression sur la conduite d'air de suralimentation pour vérifier son adaptabilité aux conditions de travail extrêmes.

2. Comparaison des performances de base de la gamme de turbocompresseurs

Indice de performance Ligne de turbocompresseur JIATIAN Pipeline de turbocompresseur ordinaire Support technique de base de JIATIAN
Résistance aux hautes températures Résiste à une température continue de 200 à 250 ℃ (pic à court terme 300 ℃) Résiste à une température continue de 150 à 180 ℃ (pic à court terme 200 ℃) Adopte du caoutchouc fluoré, un tuyau en PTFE tressé en acier inoxydable et un tube rigide métallique spécialisé ; vérifié par des tests de vieillissement à haute température en laboratoire
Résistance à haute pression La conduite d'alimentation en huile résiste à une pression d'huile de 6 à 8 MPa ; La conduite d'air de suralimentation résiste à une pression d'air de 2,5 à 3 MPa La conduite d'alimentation en huile résiste à une pression d'huile de 4 à 5 MPa ; La conduite d'air de suralimentation résiste à une pression d'air de 1,5 à 2 MPa Structure à parois épaisses avec renfort multicouche (tuyau) ; matériau métallique à haute résistance (tube rigide); traité par une machine d'expansion d'eau hydraulique 800T
Performances d'étanchéité 0 fuite sous pression nominale (durée du test 72h) Le risque de fuite augmente après 48 heures de fonctionnement à pression nominale Équipé de raccords usinés avec précision et de joints toriques de haute qualité ; assemblé avec l’aide de robots de soudage pour assurer l’étanchéité des connexions
Durée de vie ≥ 80 000 km (scénario d'application automobile) ≤ 50 000 km (scénario d'application automobile) Équipement et technologie de tuyaux ondulés pour expansion de l'eau avec un niveau avancé dans l'industrie ; contrôle qualité de l'ensemble du processus dans une zone d'usine de 26 000 mètres carrés


3. Cas d'application de la ligne de turbocompresseur

Modèle de camion lourd commercial : un fabricant national de camions lourds a adopté la gamme de turbocompresseurs rigides métalliques de JIATIAN pour ses modèles à moteur diesel 6 cylindres. S'appuyant sur la résistance à haute pression de la ligne (résistant à une pression d'huile de 8 MPa) et sur la précision de traitement des cintreuses de tuyaux CNC entièrement automatiques, le produit a résolu le problème des fuites d'huile dans le système de lubrification du turbocompresseur lors d'un fonctionnement à charge élevée à long terme, et le taux de défaillance des modèles correspondants a diminué de 65 % par rapport à la configuration précédente.
Modèle de moteur à essence turbocompressé pour voiture de tourisme : une marque de voiture de tourisme en coentreprise a sélectionné la conduite d'air de suralimentation tressée en acier inoxydable et silicone de JIATIAN pour ses modèles de SUV compacts 1,5T.

4. Guide de maintenance pour la ligne de turbocompresseur

Un entretien approprié peut prolonger efficacement la durée de vie de la ligne de turbocompresseur.
Cycle d'inspection régulier :
Inspection quotidienne : vérifiez la surface de la conduite du turbocompresseur pour déceler des fissures, des déformations et des raccords desserrés ; concentrez-vous sur la connexion entre la conduite d’huile et le boîtier central du turbocompresseur.
Entretien régulier (tous les 10 000 km) : Effectuer des tests de pression sur la conduite d'air de suralimentation et la conduite d'alimentation en huile avec des outils professionnels ; Remplacez les joints toriques et les joints vieillissants en temps opportun.
Points d'entretien clés :
Évitez les collisions violentes et l'extrusion de la conduite du turbocompresseur lors de l'entretien du compartiment moteur pour éviter d'endommager la structure renforcée multicouche du tuyau.
Pour les tubes métalliques rigides, vérifiez le joint de brasage pour déceler toute oxydation et tout jeu, et nettoyez régulièrement la paroi interne de la conduite de retour d'huile pour éviter l'accumulation de boues d'huile.
Assistance professionnelle : le laboratoire complet de JIATIAN peut fournir des tests tiers et des conseils de maintenance aux utilisateurs de sa gamme de turbocompresseurs, aidant ainsi à diagnostiquer les défauts potentiels à l'avance.

5. FAQ sur la ligne de turbocompresseur

Q1 : Quels facteurs affecteront la durée de vie de la ligne de turbocompresseur ?
A1 : La durée de vie est principalement affectée par la température de fonctionnement, la stabilité de la pression et la précision de l'assemblage. La gamme de turbocompresseurs JIATIAN adopte des matériaux résistants à la chaleur et à la pression, et ses produits sont traités par des équipements de précision tels que des centres d'usinage, ce qui peut réduire efficacement l'impact des facteurs externes sur la durée de vie. De plus, un entretien irrégulier (tel qu'un remplacement tardif des pièces d'étanchéité) réduira également la durée de vie.

Q2 : Comment sélectionner le matériau de la ligne de turbocompresseur pour différents types de moteurs ?
A2 : Pour les moteurs diesel avec une température de fonctionnement et une charge élevées, il est recommandé de sélectionner des tubes rigides en métal (la ligne rigide en acier inoxydable de JIATIAN convient) ; pour les moteurs à essence de petite cylindrée des voitures particulières, le tuyau tressé en acier inoxydable en silicone est plus flexible et peu encombrant. L'équipe R&D de JIATIAN peut fournir des programmes de sélection de matériaux personnalisés en fonction des paramètres techniques du moteur des clients.

Q3 : JIATIAN fournit-il des services personnalisés pour la ligne de turbocompresseur ?
A3 : Oui. JIATIAN dispose de 10 machines de formage interne hydrauliques et d'une équipe de R&D professionnelle, qui peut fournir un traitement personnalisé de lignes de turbocompresseurs d'une longueur allant jusqu'à 1,5 mètres et d'un diamètre allant de ￠10 à ￠80 selon le modèle de véhicule du client et les exigences de configuration du moteur, et compléter l'ensemble du processus, de la conception à la production de masse.
JIATIAN s'engage à promouvoir la mise à niveau des produits de raccords de tuyauterie automobile avec une technologie innovante. Sa gamme de turbocompresseurs, s'appuyant sur des équipements de production avancés et un contrôle de qualité strict, fournit une solution fiable pour le fonctionnement stable du système de turbocompression automobile et contribue au développement de l'industrie des pièces automobiles.
