Comment choisir la bonne ligne d'injecteur de carburant pour les applications automobiles ?

Jul 23, 2026

Catégories

La sélection de la bonne ligne d'injecteur de carburant automobile se résume à quatre facteurs

Le droit ligne d'injecteur de carburant automobile est celui qui correspond à la pression de fonctionnement du système d'alimentation en carburant, utilise un matériau adapté au type de carburant et à l'environnement sous le capot, se connecte via un style de raccord adapté à l'injecteur et au rail, et est correctement dimensionné en termes de diamètre, d'épaisseur de paroi et de longueur de routage. Une erreur sur l’une de ces variables a tendance à raccourcir la durée de vie et peut entraîner une distribution inégale de carburant à la pointe de l’injecteur au fil du temps.

Sur un moteur essence multiport, une conduite de carburant conçue pour une pression faible à modérée avec un revêtement résistant à la corrosion est généralement suffisante pour le segment d'alimentation des injecteurs. Sur un moteur essence à injection directe ou diesel à rampe commune, la conduite d'injecteur entre la rampe ou la pompe et chaque injecteur doit résister à des pressions d'un ordre de grandeur plus élevées, ce qui nécessite des tubes en acier travaillés à froid plutôt qu'un ensemble de tuyaux standard. Les sections ci-dessous présentent chaque facteur de sélection plus en détail, ainsi que des graphiques de référence qui montrent comment ces variables se comparent sur les plates-formes de moteur courantes.

Quel Conduite d'injecteur de carburant Fait réellement dans le système de carburant

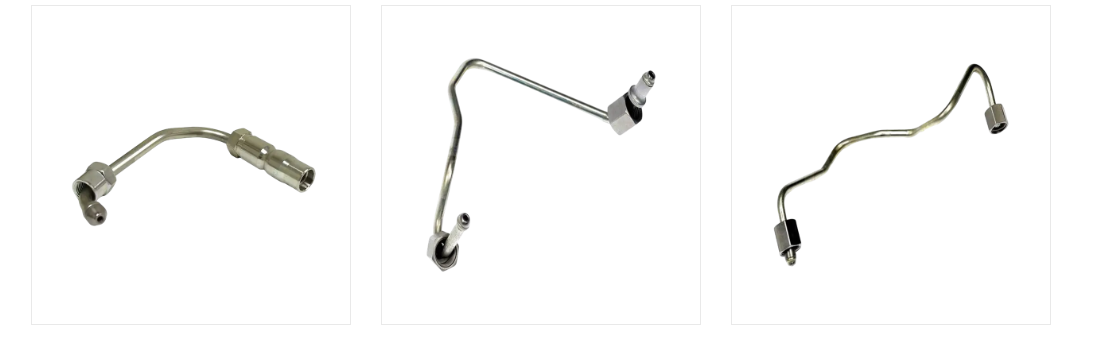

Une conduite d'injecteur de carburant est la section de tube qui transporte le carburant sous pression de la pompe ou de la rampe commune jusqu'à la buse d'injecteur de chaque cylindre. Au sein du réseau plus large de conduites de gaz dans le réseau automobile, il se trouve à l’extrême fin du trajet de livraison, après la conduite du réservoir, la conduite du filtre et la conduite d’alimentation, et juste avant le point où le carburant est dosé et atomisé dans l’orifice d’admission ou la chambre de combustion. Parce qu'il fonctionne au plus près de l'injecteur, ce segment subit les impulsions de pression les plus fortes de tout le circuit de carburant.

Les conduites de carburant automobile sont souvent regroupées dans les conversations quotidiennes, mais la conduite d’injecteur elle-même est un composant distinct de la conduite du réservoir à la pompe ou de la conduite de retour. Il doit tolérer des pulsations de pression rapides créées à chaque ouverture et fermeture d'un injecteur, dans certains cas des centaines de fois par seconde sur toute la plage de régime du moteur, tout en restant suffisamment serré pour empêcher même des infiltrations mineures aux points de connexion.

Pourquoi le segment de la gamme d'injecteurs fait l'objet d'une attention supplémentaire en matière d'ingénierie

Contrairement à une longueur de tuyaux de carburant à usage général, une conduite d'injecteur nécessite généralement une construction de paroi rigide ou semi-rigide afin de conserver sa forme contre le corps de l'injecteur sous l'effet des vibrations. Dans de nombreux catalogues de pièces, une conduite de carburant de ce type est répertoriée sous le matériel de distribution de carburant, aux côtés de ses raccords, colliers et clips de montage correspondants, car toutes ces pièces fonctionnent ensemble pour maintenir la connexion étanche grâce à des cycles de pression répétés.

Matériaux courants utilisés dans les conduites d'injecteur de carburant et comment ils se comparent

Quatre familles de matériaux couvrent la majeure partie du marché des lignes d'injecteurs de carburant automobiles : l'acier inoxydable, les alliages d'acier travaillés à froid, le nylon et les tubes composites ou polymères renforcés. Chacun équilibre différemment la tolérance à la pression, la résistance à la corrosion et la flexibilité, c'est pourquoi les concepteurs de moteurs utilisent rarement le même matériau pour le côté alimentation basse pression et le côté injecteur haute pression du même système.

Aperçu du matériau pour la sélection de la conduite d'injecteur de carburant

Comparaison générale des matériaux couramment utilisés pour les assemblages de conduites d'injecteur de carburant automobile
Matériel	Classe de pression typique	Résistance à la corrosion	Flexibilité	Application commune
Acier inoxydable	Segment à rampe commune haute pression	Élevé	Faible	Conduites d'alimentation des injecteurs diesel et GDI
Alliage d'acier, travaillé à froid	Segment à rampe commune haute pression	Modéré à élevé	Faible	Tuyaux d'injecteur à rampe commune diesel
Nylon	Faible to moderate pressure	Élevé	Élevé	Conduites d'alimentation, de retour et de vapeur
Composite, renforcé	Pression modérée	Modéré à élevé	Modéré	Conduites d'alimentation et de liaison à moyenne pression

L'acier inoxydable et les alliages d'acier travaillés à froid dominent le segment haute pression car tous deux peuvent passer par l'autofrettage, une étape de travail à froid qui presse la paroi intérieure au-delà de sa limite d'élasticité et laisse derrière elle une couche de contrainte de compression résiduelle. Cette contrainte résiduelle compense la contrainte de traction créée lors de chaque impulsion de pression d'injection, ce qui est l'une des raisons pour lesquelles une ligne d'injecteur en acier correctement traitée peut gérer des pressions bien supérieures à 200 MPa dans une application diesel à rampe commune sans fissuration de fatigue précoce.

Comparaison relative entre cinq facteurs de performance, aperçu indicatif uniquement

Adaptation des pressions nominales au système d'injection utilisé

La classe de pression est le premier filtre à appliquer lors de la sélection d’une option de conduite de carburant. Une conduite conçue pour un circuit d'alimentation en essence basse pression ne remplace pas le segment alimentant un injecteur à rampe commune, et l'utilisation de la mauvaise classe dans les deux sens gaspille la marge de durabilité ou crée un véritable risque de fiabilité.

Pression de fonctionnement typique par type de système

Pression de fonctionnement approximative par type de système d'injection, plages de référence uniquement et non sur une échelle linéaire stricte

La gamme d'injecteurs diesel à rampe commune haute pression est le segment qui reçoit le plus d'attention technique car elle doit résister à la fois à une pression statique extrême et à des pulsations rapides. Les systèmes d'essence à injection directe se situent entre les deux, nécessitant un tuyau capable de gérer des chiffres MPa à deux chiffres sans l'épaisseur de paroi d'une conduite diesel. Comprendre à quel support appartient un véhicule est le moyen le plus rapide de présélectionner une conduite d'injecteur de carburant compatible avant d'examiner les matériaux ou les détails de montage.

Types de raccords de conduite de carburant et méthodes de connexion pour une étanchéité sécurisée

Les conduites et raccords de carburant fonctionnent comme un système unique plutôt que comme des achats séparés, car un tube qui est par ailleurs correctement évalué peut toujours fuir s'il est associé à un connecteur incompatible. Les ensembles de conduites d'injecteur de carburant automobile utilisent généralement l'un des rares styles de connexion éprouvés, choisis en fonction de la classe de pression, du matériau du tube et de la fréquence à laquelle le joint doit être entretenu.

Types de connexions de conduites de carburant trouvées sur les véhicules modernes

Raccords évasés formez un joint métal sur métal à l'aide d'une extrémité de tube évasée pressée contre un cône correspondant, couramment utilisé sur les conduites d'injecteur en acier soumises à haute pression.
Raccords à compression comptez sur une virole qui mord dans la paroi du tube lorsque l'écrou est serré, utile lorsqu'une ligne doit être jointe sans évaser l'extrémité du tube.
Raccords à connexion rapide s'emboîtent et sont largement utilisés sur les conduites d'alimentation et de retour en nylon où un assemblage et un démontage rapides sont importants lors des travaux d'entretien.
Raccords banjo utilisez un connecteur de type boulon creux qui permet à la conduite de s'asseoir à un angle de rotation fixe, souvent trouvé à l'entrée de l'injecteur où l'espace est restreint.
Raccords cannelés à pression s'associent à des tuyaux de carburant renforcés dans les sections à basse pression du circuit et sont généralement fixés avec un collier de serrage.
Écrous à compression filetés sont utilisés au niveau des ports d'injecteur et de rail sur les conduites en acier haute pression, serrés selon une spécification définie lors de l'assemblage.

Tuyaux et raccords automobiles travaillant ensemble

Dans la pratique, les tuyaux et raccords pour conduites de carburant automobiles combinent des sections de tubes rigides avec de courts tronçons de tuyaux flexibles là où une isolation contre les vibrations est nécessaire entre le moteur et le châssis. Les types de raccords de conduite de carburant diffèrent entre les connecteurs de style équipement d'origine et les conceptions génériques du marché secondaire. Par conséquent, l'approche la plus sûre lors de la recherche d'un type de connecteur de conduite de carburant de remplacement consiste à faire correspondre le pas de filetage, le diamètre extérieur du tube et la méthode d'étanchéité de la pièce d'origine plutôt que de supposer l'interchangeabilité entre les familles de moteurs.

Considérations relatives au diamètre, à l'épaisseur de paroi et à la longueur pour la sélection de la ligne d'injecteur

Échelle de diamètre extérieur et d'épaisseur de paroi avec classe de pression et exigences de débit d'injecteur. Un moteur diesel de plus grande cylindrée ou à usage intensif déplace plus de carburant par cycle, de sorte que sa conduite d'injecteur a généralement besoin d'un alésage plus large pour maintenir la vitesse d'écoulement et la chute de pression dans une plage acceptable, tandis que la paroi doit encore s'épaissir pour gérer la pression de service plus élevée.

Diamètre extérieur approximatif du segment de conduite d'injecteur par plate-forme moteur, référence générale uniquement

La longueur compte autant que le diamètre. Une course plus longue que nécessaire ajoute une chute de pression et une masse supplémentaire qui doit être serrée et supportée, tandis qu'une course trop courte met à rude épreuve les raccords aux deux extrémités une fois que le moteur s'installe sous ses propres supports. Le respect de la longueur du tube et de la géométrie de courbure d'origine, ou un remplacement correctement mesuré, maintient la conduite exempte de tensions indésirables au niveau des connexions de l'injecteur et du rail.

Acheminement, dégagement et protection contre les vibrations pendant l'installation

Un acheminement correct protège une conduite d’injecteur de carburant de deux de ses déclencheurs de défaillance les plus courants : la chaleur et les frottements. Une conduite qui passe près du collecteur d'échappement vieillit plus rapidement qu'une conduite qui passe le long du côté le plus froid du compartiment moteur, et une conduite qui frotte contre un support ou un faisceau de câbles finira par s'user à travers sa paroi extérieure.

Suivez le chemin de routage d'origine et les emplacements des clips afin que la ligne conserve son espacement prévu par rapport aux pièces mobiles et aux surfaces chaudes.
Gardez un espace visible entre le tube et tout composant d'échappement, en ajoutant une section de bouclier thermique là où la configuration d'usine en comprend une.
Espacez les clips de montage à intervalles réguliers afin que le tube ne puisse pas fléchir suffisamment pour entrer en contact avec le matériel adjacent pendant le mouvement du moteur.
Évitez de plier les tubes en acier plus serré que leur rayon de courbure minimum nominal, car une courbure prononcée amincit la paroi et concentre les contraintes.
Vérifiez le couple de serrage à chaque raccord après le premier cycle de chauffage, car la dilatation thermique peut légèrement desserrer un joint qui a été serré à froid.

Reconnaître l'usure, les fuites et les problèmes de performances en fonction du kilométrage du véhicule

L'usure des conduites d'injecteur de carburant a tendance à se développer progressivement plutôt qu'à apparaître d'un seul coup, c'est pourquoi une inspection visuelle périodique détecte la plupart des problèmes avant qu'ils n'affectent la maniabilité. Le graphique ci-dessous illustre comment la part des conduites inspectées présentant une certaine forme d'usure augmente généralement à mesure que le kilométrage s'accumule.

Part illustrative des conduites de carburant inspectées montrant des signes d'usure par tranche de kilométrage, tendance générale pour référence

Une conduite d’injecteur de carburant tombe rarement en panne sans signes avant-coureurs. Une légère odeur de carburant près du compartiment moteur, un résidu d'humidité visible le long du tube, un ralenti irrégulier qui n'était pas présent auparavant ou une petite baisse des lectures de pression de carburant lors du diagnostic sont autant de raisons d'inspecter la conduite et ses raccords avant que le problème n'affecte le démarrage ou l'accélération.

Pratiques de maintenance qui contribuent à prolonger la durée de vie de la conduite d'injecteur

La plupart des pratiques qui protègent une conduite d'injecteur de carburant sont simples et nécessitent peu d'efforts, ce qui les rend faciles à intégrer dans une visite d'entretien de routine plutôt que de les traiter comme une tâche distincte.

Essuyez la conduite et les raccords pendant les vidanges d'huile et recherchez un film terne et collant qui indique une infiltration lente.
Vérifiez les clips de montage pour déceler des fissures ou du jeu, car une ligne qui peut bouger est une ligne qui finira par frotter.
Gardez le compartiment moteur exempt de débris accumulés autour de la conduite, car l'humidité emprisonnée et les graviers de la route accélèrent la corrosion de la surface.
Remplacez les colliers et les joints usés en même temps que tout raccord perturbé lors de travaux de réparation non liés.
Confirmez que les intervalles d'entretien du filtre à carburant sont respectés, car la contamination particulaire peut accélérer l'usure à l'intérieur de la conduite d'injecteur et au niveau de l'injecteur lui-même.

Pratiques de fabrication derrière la production de lignes d'injecteurs de carburant durables

Les différences de performances décrites ci-dessus proviennent de la manière dont une conduite d’injecteur de carburant est fabriquée, et pas seulement de la matière première à partir de laquelle elle part. Les tuyaux d'injecteur haute pression sont généralement formés à partir de tubes en acier faiblement allié spécialement sélectionnés, puis traités thermiquement et travaillés à froid pour augmenter la limite d'élasticité et la résistance à la fatigue afin que le tube fini puisse supporter la pulsation de pression d'un système à rampe commune diesel.

Le traitement d'autofrettage, dans lequel le tube est pressurisé au-delà de sa plage de fonctionnement normale pendant la fabrication, crée une couche de contrainte de compression résiduelle sur la paroi interne qui s'oppose à la contrainte de traction générée pendant le fonctionnement. Un cintrage de tubes CNC de précision est ensuite utilisé pour façonner chaque ligne afin que sa géométrie tridimensionnelle s'aligne avec la disposition du moteur, ce qui simplifie l'installation et évite des contraintes supplémentaires au niveau des points de montage.

Les installations de production spécialisées dans cette catégorie, comme JIATIAN à Ningbo, combinent des équipements de cintrage de tubes CNC, des lignes de formage hydrauliques, du soudage laser automatisé et des zones de test dédiées pour maintenir la précision dimensionnelle et l'intégrité des parois constantes d'une production à l'autre. Ce type de processus intégré, depuis le formage des tubes jusqu'aux contrôles finaux de la géométrie, permet de produire une ligne d'injecteur de carburant selon des normes reproductibles sur de gros volumes de commande ainsi que sur de plus petites séries personnalisées.

Foire aux questions sur les conduites d'injecteur de carburant automobile

Questions fréquemment posées sur les pièces et le service des conduites d'injecteur de carburant automobile
Q1 : Qu'est-ce qu'une conduite d'injecteur de carburant Une conduite d'injecteur de carburant est le segment de tube qui transporte le carburant sous pression de la pompe ou de la rampe commune à l'injecteur au niveau de chaque cylindre, formant le lien final dans le chemin d'alimentation en carburant.	Q2 : Que fait une conduite d'injecteur de carburant Il transfère le carburant sous pression vers l'injecteur tout en résistant aux impulsions de pression rapides créées à chaque fois que l'injecteur s'ouvre et se ferme pendant le fonctionnement du moteur.
Q3 : Où se trouve la conduite d’injecteur de carburant Il s'étend entre la rampe d'injection ou la pompe haute pression et le corps de l'injecteur, généralement le long du dessus ou du côté du moteur, près du collecteur d'admission.	Q4 : De quels matériaux sont faites les conduites d'injecteur de carburant Les options courantes incluent l'acier inoxydable, les alliages d'acier travaillés à froid, le nylon et les matériaux composites, chacun adapté à un besoin différent de pression et de flexibilité.
Q5 : Quelle est la différence entre une conduite d'injecteur de carburant et une rampe d'injection de carburant La rampe d'injection est le collecteur commun qui distribue le carburant sous pression à chaque cylindre, tandis que la conduite d'injecteur est le segment individuel reliant la rampe ou la pompe à un seul injecteur.	Q6 : Comment savoir si ma conduite d'injecteur de carburant est défectueuse Les signes incluent une odeur visible de carburant, des résidus humides le long du tube, un ralenti irrégulier inexpliqué ou une baisse de la pression de carburant mesurée lors d'un contrôle de diagnostic.
Q7 : Quelles sont les causes des fuites dans la conduite d'injecteur de carburant Les causes typiques incluent des raccords desserrés ou usés, des frottements dus à un mauvais jeu avec les pièces voisines, une corrosion de surface et des fissures de fatigue après un cycle de pression prolongé.	Q8 : Une conduite d’injecteur de carburant endommagée peut-elle affecter les performances du moteur Oui, une conduite endommagée peut provoquer une pression de carburant inégale au niveau de l'injecteur, entraînant un ralenti irrégulier, des hésitations ou une réduction de puissance selon la gravité du problème.
Q9 : À quelle fréquence les conduites d’injecteur de carburant doivent-elles être remplacées Il n'y a pas d'intervalle fixe unique, puisque la durée de vie dépend du kilométrage, de l'itinéraire et des conditions d'exploitation. C'est pourquoi une inspection visuelle périodique est recommandée selon un calendrier strict basé sur un calendrier.	Q10 : Comment prévenir la corrosion des conduites d'injecteur de carburant Gardez le compartiment moteur exempt d'humidité et de débris emprisonnés, réparez rapidement tout dommage au revêtement protecteur et choisissez un matériau adapté à l'environnement d'exploitation local.
