Qu'est-ce qu'un tube de jauge d'huile moteur ? Guide des matériaux et des fonctions

Qu'est-ce qu'un Tube de jauge d'huile moteur

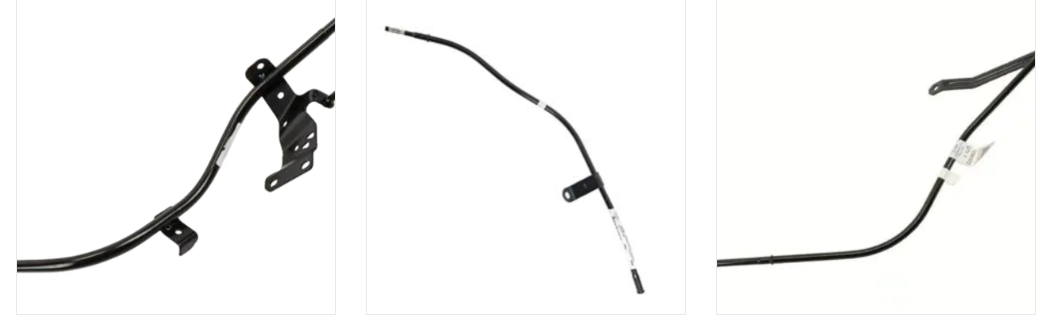

Un tube de jauge d'huile moteur est un tube de guidage cylindrique installé dans le carter d'huile moteur qui maintient la jauge d'huile et offre aux techniciens un canal stable et étanche pour vérifier le niveau et l'état de l'huile. Un tube de jauge d'huile moteur automobile prend également souvent en charge le remplissage ou la vidange d'huile dans certaines conceptions de moteurs , ce qui en fait un petit composant jouant un rôle démesuré dans l'entretien quotidien du moteur. Le tube part d'une ouverture près du haut du bloc moteur jusqu'au carter d'huile, gardant la jauge alignée dans la même position à chaque fois qu'elle est insérée afin que les lectures du niveau d'huile restent cohérentes.

Au-delà du simple guidage de la jauge, le tube forme un passage étanche qui éloigne la saleté, l'humidité et les débris de l'alimentation en huile. Cette fonction est importante pour les voitures particulières, les camions commerciaux, les groupes électrogènes et les engins de construction, partout où un moteur a besoin d'un moyen fiable et reproductible pour surveiller le niveau et la qualité de l'huile lors des contrôles de routine.

Fonctions principales du tube de jauge

Un tube de jauge d’huile moteur bien conçu fait plus que maintenir une jauge en place. Il remplit plusieurs rôles de soutien qui protègent le moteur et simplifient la maintenance.

Canal de détection du niveau d'huile, offrant un point d'insertion stable pour des lectures précises une fois le moteur refroidi
Prévention de la contamination, en utilisant une bague d'étanchéité et une extrémité ondulée pour bloquer les corps étrangers et l'humidité du carter d'huile.
Support de remplissage ou de vidange d'huile, avec certaines conceptions comprenant un orifice de remplissage ou une vanne de vidange à l'extrémité du tube
Durabilité structurelle, construite à partir d'un matériau résistant à la corrosion pour résister à un fonctionnement prolongé à haute température
Remplacement simplifié, utilisant des connexions filetées ou encliquetables adaptées aux différentes configurations de moteur

Matériaux en acier, en acier inoxydable et en tube de jauge flexible

Le choix du matériau affecte la capacité d'un tube de jauge à résister à la chaleur, aux vibrations et à la corrosion au fil des années de fonctionnement du moteur. Trois familles de matériaux couvrent aujourd'hui la plupart des applications du marché.

Tableau 1 : Matériaux courants des tubes de jauge et caractéristiques typiques
Type de matériau	Résistance à la corrosion	Application typique
Tube de jauge d'huile en acier	Modéré	Moteurs standards pour passagers et utilitaires légers
Tube de jauge en acier inoxydable	Élevé	Poids lourds, groupes électrogènes, environnements difficiles
Tube de jauge flexible	Modéré to High	Compartiments moteur étroits avec contraintes de routage

Figure 1 : Comparaison illustrative de la résistance à la corrosion entre les types de matériaux courants des tubes de jauge

Les tubes de jauge en acier inoxydable offrent généralement la plus forte résistance à long terme à la rouille et aux piqûres, c'est pourquoi ils apparaissent fréquemment sur les groupes électrogènes et les engins de construction qui fonctionnent dans des conditions extérieures exigeantes. Les tubes en acier standard restent une option pratique et largement utilisée pour les applications quotidiennes des véhicules de tourisme, tandis que les tubes de jauge flexibles résolvent les problèmes de routage dans les compartiments moteurs où un chemin de tube rigide n'est pas pratique.

Facteurs de durabilité qui prolongent la durée de vie

Un tube de jauge se trouve à proximité de la chaleur du moteur et des vibrations constantes pendant toute la durée de vie du véhicule, de sorte que quelques détails de construction font une différence mesurable dans sa durée de vie avant de devoir être remplacé.

Contrôle de l'étanchéité et de la contamination

La bague d'étanchéité en haut du tube et la section ondulée près de la base travaillent ensemble pour empêcher l'humidité et les débris de la route de pénétrer dans le carter d'huile. Un joint usé ou manquant est l’une des raisons les plus courantes pour lesquelles une contamination par l’huile apparaît lors des contrôles de routine, même lorsque l’huile elle-même a été récemment changée.

Résistance à la chaleur et aux vibrations

Étant donné que le tube se trouve près du bloc et du chemin d'échappement sur de nombreuses configurations de moteur, la tolérance aux températures élevées compte autant que la résistance du matériau. Les tubes fabriqués avec un matériau résistant à la corrosion et un ajustement parfait conservent leur forme et leur position pendant des années de cycles thermiques, ce qui maintient la lecture de la jauge précise au fil du temps.

Signes qu'un tube de jauge doit être remplacé

La plupart des problèmes de tube de jauge montrent des signes avant-coureurs clairs avant de causer de plus gros problèmes de maintenance. La reconnaissance précoce de ces éléments permet de garantir la précision des contrôles d'huile et d'empêcher la contamination d'atteindre le carter d'huile.

La jauge semble lâche ou vacille sensiblement lorsqu'elle est insérée dans le tube.
Des résidus ou des infiltrations d'huile apparaissent autour de la base, là où le tube rencontre le carter d'huile.
Le tube présente des courbures, des bosses ou des fissures visibles sur toute sa longueur.
La jauge devient difficile à insérer ou à retirer en douceur
De la saleté ou de l'humidité apparaît à l'intérieur de l'ouverture du tube après le nettoyage

Figure 2 : Exemple d'efficacité du joint au fil des années de service entre les types de matériaux de tubes

Comment retirer et installer un tube de jauge

Le remplacement d'un tube de jauge est une tâche gérable sur la plupart des moteurs une fois que l'ancien tube a été localisé et libéré de son point de montage. Un tube cassé ou grippé nécessite généralement un processus de retrait minutieux et méthodique plutôt que la force.

Retrait d'un tube de jauge cassé

Localisez le point de montage sur le bloc ou le couvercle de valve et confirmez si le tube est fileté, encliqueté ou boulonné.
Appliquez une légère pression de balancement tout en tirant vers le haut si le tube est enfoncé dans le bac.
Retirez d'abord le boulon de retenue ou le support si le tube est fixé avec une attache.
Nettoyez soigneusement l'alésage de montage une fois l'ancien tube sorti pour éliminer les débris ou le vieux mastic.

Installation d'un nouveau tube de jauge

Confirmez que le tube de remplacement correspond à la longueur, au diamètre et au style de montage d'origine.
Installez une nouvelle bague d'étanchéité sur le tube avant l'installation pour maintenir un joint propre.
Guidez le tube dans l'ouverture du bac uniformément pour éviter de plier l'extrémité inférieure.
Fixez le point de montage supérieur selon la conception filetée ou encliquetable d'origine
Insérez la jauge et vérifiez qu'elle est bien en place et qu'elle lit avec précision avant de fermer le compartiment moteur.

Comparaison des types de tubes de jauge côte à côte

Choisir entre l'acier, l'acier inoxydable et une construction flexible revient à peser quelques mesures pratiques par rapport à l'environnement moteur que le tube servira.

Figure 3 : Performance comparative sur cinq mesures pratiques sur une échelle relative

Les tubes en acier inoxydable ont tendance à être plus résistants à la chaleur et à la corrosion, ce qui convient aux applications d'équipements lourds et extérieurs, tandis que les tubes flexibles ont un avantage dans le passage à travers des configurations de compartiment moteur étroites ou irrégulières où une forme de tube rigide est plus difficile à installer.

Applications sur tous les types de véhicules et d’équipements

Un tube de jauge d'huile automobile apparaît sur une large gamme de plates-formes de groupes motopropulseurs, avec un matériau et une forme souvent ajustés pour s'adapter à la configuration spécifique du moteur.

Tableau 2 : Types d'équipement courants et considérations typiques sur les tubes de jauge
Type d'équipement	Considération typique du tube
Voitures de tourisme	Tube compact en acier ou flexible adapté à un espace restreint du compartiment moteur
Camions commerciaux	Tube en acier renforcé ou en acier inoxydable pour des cycles de service prolongés
Groupes électrogènes	Tube en acier inoxydable supportant l'exposition extérieure et les vibrations
Machines de construction	Tube robuste résistant à la poussière, à l'humidité et aux mouvements constants

Figure 4 : Répartition illustrative de l'utilisation des tubes de jauge selon les catégories d'équipement courantes

À propos du fabricant

En tant que fabricant chinois de tubes de jauge d'huile pour moteur automobile et usine de tubes de jauge d'huile pour moteur automobile, la société est basée à Wanhou, ville de Zhanqi, district de Yinzhou, ville de Ningbo, une zone dotée de liaisons de transport pratiques à environ 25 kilomètres de l'aéroport de Ningbo Lishe et à proximité de la zone industrielle côtière de Ningbo. L'entreprise est née de l'usine de produits métalliques Ningbo Xingxin, créée en 1995, et fonctionne aujourd'hui comme une entreprise de haute technologie spécialisée dans les raccords de tuyauterie automobile à travers un Site de 32 000 mètres carrés avec 26 000 mètres carrés de surface d'usine .

L'équipement de production comprend des cintreuses de tubes CNC entièrement automatiques, des lignes d'assemblage de fours de brasage à grande échelle, des machines de formage interne hydrauliques couvrant des diamètres de 10 à 80 millimètres, une machine d'expansion d'eau hydraulique de 800 tonnes, des soudeuses laser entièrement automatiques, des robots de soudage et des centres d'usinage à grande échelle, soutenus par un laboratoire de recherche et d'essais interne. En tant que fabricant de tubes de jauge d'huile et fournisseur de tubes de jauge d'huile, l'équipe produit également des solutions de tubes de jauge d'huile OEM parallèlement à son activité principale de fabrication de tubes ondulés pour l'automobile, en appliquant une technologie de tubes ondulés à expansion d'eau développée selon des normes élevées au sein de l'industrie.

Foire aux questions

T1. Quel tube de jauge d'huile convient à mon moteur

Faites correspondre le remplacement à la longueur, au diamètre et au style de montage du tube d'origine, car les dispositions varient sensiblement selon les modèles de moteur.
Q2. Puis-je remplacer uniquement le tube de la jauge

Oui, le tube peut généralement être remplacé seul sans qu'il soit nécessaire de remplacer la jauge elle-même ou d'autres composants environnants.
Q3. Combien de temps dure un tube de jauge d'huile

La durée de vie dépend du matériau et des conditions de fonctionnement, les tubes en acier inoxydable conservant généralement une efficacité d'étanchéité plus longue que l'acier standard dans les mêmes conditions.
Q4. Quel matériau est le meilleur pour les tubes de jauge d'huile

L'acier inoxydable offre la plus grande résistance à la corrosion pour les environnements exigeants, tandis que l'acier standard et les tubes flexibles conviennent bien à de nombreuses applications quotidiennes sur les véhicules de tourisme.
Q5. Les tubes de jauge d'huile sont-ils universels

Non, les tubes sont spécifiques au moteur en termes de longueur, de diamètre et de style de montage, il est donc important de faire correspondre la configuration de la pièce d'origine avant de commander un remplacement.
Q6. Un tube de jauge plié peut-il être réparé

Les courbures mineures sont parfois redressées, mais un tube présentant des bosses ou des fissures structurelles est généralement mieux remplacé pour maintenir une bonne étanchéité.
Q7. Pouvez-vous remplacer un tube de jauge d'huile

Oui, la plupart des tubes de jauge utilisent des connexions filetées ou à clipser conçues spécifiquement pour faciliter le remplacement.
Q8. Comment retirer un tube de jauge cassé

Identifiez d'abord le style de montage, puis utilisez une légère pression de bascule ou retirez la fixation de retenue avant de dégager l'alésage de montage des débris.
Q9. Comment installer un nouveau tube de jauge

Installez une nouvelle bague d'étanchéité, guidez le tube uniformément dans l'ouverture du bac, fixez le support supérieur et confirmez que la jauge indique avec précision une fois installée.
Q10. De combien d’entretien un tube de jauge a-t-il besoin

Des contrôles visuels de routine de l'état des joints et d'un montage sécurisé sont généralement suffisants, le remplacement n'étant nécessaire que lorsque des signes d'usure apparaissent.
