Qu'est-ce qu'une conduite d'injecteur de carburant ? Fonction, types et applications expliqués

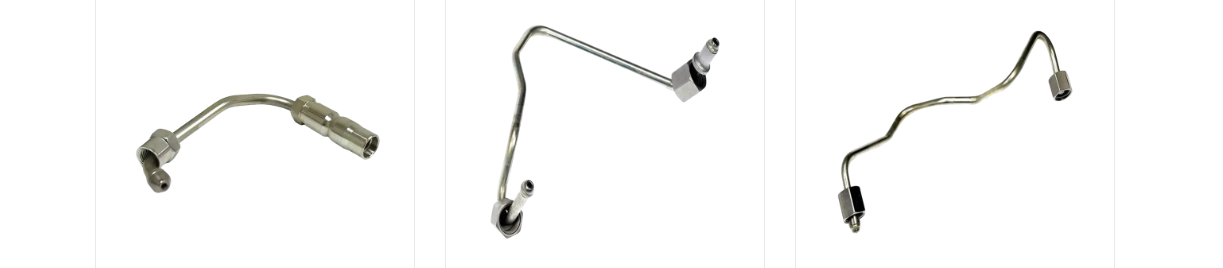

Qu'est-ce qu'un Conduite d'injecteur de carburant
Une conduite d'injecteur de carburant, également appelée tuyau d'injection de carburant, est le tube métallique rigide qui transporte le carburant sous pression de la pompe haute pression ou de la rampe commune vers chaque injecteur de carburant, maintenant la pression et le débit requis par le processus de combustion. Le tuyau ne crée pas lui-même de pression, il transmet la pression générée en amont tout en résistant à la dilatation, à la fatigue vibratoire et aux pulsations de pression répétées.
Dans les moteurs diesel modernes construits autour d'une architecture à rampe commune ou à pompe distributrice, ce tuyau fonctionne sous des cycles de pression répétés pouvant dépasser 2 000 bars dans les systèmes de production actuels, certaines plates-formes avancées étant conçues pour des pressions approchant les 2 700 bars. Étant donné que la conduite subit ces pics de pression plusieurs millions de fois au cours d'un intervalle d'entretien normal, l'épaisseur de paroi, le rayon de courbure et l'état de la surface interne sont conçus en fonction de la durée de vie en fatigue plutôt que d'une seule pression nominale d'éclatement.
Caractéristiques principales
- Connecte la pompe haute pression ou la rampe commune directement au corps de l'injecteur
- Transfère du carburant traité comme un fluide non compressible sans expansion mesurable
- Formé par pliage CNC afin que la géométrie du tube corresponde exactement aux points de montage sur le bloc moteur
- Fabriqué à partir de tubes en acier travaillés à froid, conçus pour des cycles répétés de fatigue à haute pression
Fonctions de base d'un tuyau d'injection de carburant
Un tuyau d'injection de carburant effectue plusieurs tâches en même temps, et chacune affecte la façon dont un moteur démarre, tourne au ralenti et répond sous charge.
Livraison de carburant
La tâche principale de la conduite consiste à déplacer un volume de carburant mesuré de la sortie de la pompe à l'entrée de l'injecteur sans perte, aération ou retard, en faisant correspondre la sortie de la conduite d'injecteur de carburant au calage de l'injecteur afin que chaque cylindre reçoive le même volume dans les délais.
Transmission haute pression
Le tuyau doit transmettre les pics de pression générés par la pompe ou le rail sans se dilater ni absorber l'énergie qui devrait plutôt atteindre la buse de l'injecteur. Même une petite quantité d'expansion élastique dans la paroi du tube peut retarder l'accumulation de pression au niveau de la pointe de l'injecteur, un effet que les ingénieurs décrivent comme une perte d'efficacité volumétrique.
Précision du moment de l'injection
Le carburant étant traité comme incompressible, le transfert des ondes de pression à travers la conduite se produit en une fraction de milliseconde. Toute variation de la longueur des tuyaux, du diamètre interne ou de la rigidité des parois entre les cylindres peut légèrement décaler le moment de l'injection d'un cylindre à l'autre. Les équipes d'ingénieurs spécifient donc les longueurs de conduites d'injecteur de carburant et les chemins de courbure correspondants à travers une banque de cylindres partout où la disposition le permet.
Prise en charge de l'atomisation
Une pression stable au niveau de la buse de l'injecteur est ce qui permet au carburant de s'atomiser selon le motif de fines gouttelettes requis par la combustion. Lorsqu'un tuyau d'injection de carburant est usé, fissuré ou sous-dimensionné, la pression au niveau de la buse chute et la qualité de l'atomisation diminue, ce qui se manifeste généralement par un ralenti irrégulier, des démarrages à froid plus difficiles ou une augmentation de la fumée d'échappement.
Tapezs de conduites d'injecteur de carburant
Les conduites d’injecteur de carburant sont généralement regroupées par structure de paroi et par plate-forme de moteur pour laquelle elles sont conçues.
| Type | Structure | Application typique |
|---|---|---|
| Tuyau à paroi simple | Un mur continu en acier étiré à froid | Moteurs diesel pour voitures particulières et véhicules légers |
| Tuyau à double paroi (duplex) | Deux couches formées à froid dans un seul mur pour une marge d'éclatement supplémentaire | Moteurs de camions lourds, d'autobus et hors route |
| Tuyau traité par autofrettage | Simple paroi précontrainte intérieurement par surpression contrôlée | Systèmes à rampe commune au-dessus de 2000 barres |
| Tuyau blindé/manché | Tube standard équipé d'un manchon extérieur de protection aux points d'usure | Moteurs avec un acheminement étroit à proximité de composants mobiles |
Classement par application
- Conduites d'injecteur de carburant diesel pour véhicules de tourisme
- Tuyaux d'injection de carburant pour véhicules utilitaires légers
- Lignes d'injection de poids lourds et d'autobus
- Lignes de machines agricoles et de construction
- Gammes de moteurs marins et industriels
- Conduites d'injecteurs de groupes électrogènes
Structure d'une ligne d'injecteur de carburant
Un ensemble de conduites d’injecteur de carburant fini est construit à partir de plus d’un seul tube. Chaque extrémité est formée et usinée pour assurer l'étanchéité contre la pompe ou le rail d'un côté et l'injecteur de l'autre, tandis que la section médiane est pliée selon un rayon spécifique afin de dégager les composants environnants du moteur sans contact.
Vue isométrique simplifiée d'un ensemble de conduites d'injecteur de carburant entre une pompe ou un corps de rail et l'injecteur
Composants clés
- Siège conique : la pointe usinée qui forme un joint métal sur métal contre la pompe ou la sortie du rail
- Écrou-raccord : se visse sur le goujon de sortie et tire le siège conique en contact étanche
- Corps de tube : la section porteuse entre les deux extrémités, façonnée par pliage CNC
- Écrou de manchon : le raccord côté injecteur qui fixe l'extrémité opposée
- Manchon de protection : une couche extérieure facultative ajoutée là où le tube frotterait autrement contre les supports ou les lignes voisines
Données de performances de la conduite d'injecteur de carburant
Les figures ci-dessous résument les plages de pression couramment observées, la distribution dimensionnelle et les performances comparatives entre les types de tuyaux. Ils sont présentés comme des points de référence généraux plutôt que comme des spécifications pour un modèle de moteur unique.
Évolution de la pression d’injection au fil des générations de systèmes
Pression approximative de la rampe commune en bars sur les générations successives du système
Pression de fonctionnement typique par application
Plage de pression de fonctionnement supérieure typique par plate-forme moteur, exprimée en bar
Distribution commune du diamètre extérieur
Part relative des tailles de diamètre extérieur couramment utilisées dans les applications de conduites d'injecteur de carburant
Comparaison des performances entre les types de tuyaux
Comparaison relative des types de canalisations selon cinq attributs de performance, notés sur une échelle de cinq points
Matériaux et processus de fabrication
Le choix du matériau et la méthode de formage influencent la durée pendant laquelle une conduite d'injecteur de carburant résiste à des cycles de pression répétés.
| Matériel | Caractéristique typique | Utilisation courante |
|---|---|---|
| Acier au carbone | Étiré à froid, haute résistance à la traction, rentable | Applications pour voitures particulières et véhicules légers |
| Acier allié | Résistance à la fatigue plus élevée grâce aux éléments d'alliage | Systèmes diesel de poids moyen et lourd |
| Acier inoxydable | Forte résistance à la corrosion en milieu humide ou marin | Moteurs pour équipements marins, industriels et extérieurs |
Formage à froid et autofrettage
En appliquant une pression interne contrôlée au tube pendant le traitement, une déformation plastique se produit au niveau de la paroi interne, créant une contrainte de compression résiduelle. Cette contrainte résiduelle compense la contrainte de traction générée pendant la pression de fonctionnement normale, ce qui améliore la durée de vie en fatigue et augmente la marge de pression d'éclatement du tuyau d'injection de carburant fini.
Pliage CNC et contrôle dimensionnel
L'équipement de cintrage de tubes CNC façonne la géométrie tridimensionnelle de chaque ligne d'injecteur de carburant afin qu'elle corresponde aux points de montage sur une conception de moteur spécifique, aidant ainsi la pièce finie à s'asseoir correctement sans contrainte supplémentaire au niveau des points de connexion.
Applications des conduites d'injecteur de carburant et des tuyaux d'injection de carburant
Les conduites d'injecteur de carburant sont conçues en fonction de l'espace de routage, du cycle de service et de l'environnement d'exploitation de la plate-forme qu'elles desservent.
- Voitures particulières diesel : rayons de courbure compacts pour s'adapter aux compartiments moteur à empattement court
- Fourgonnettes commerciales légères et camionnettes : lignes adaptées à un cycle de service plus élevé, au ralenti et à l'utilisation de l'arrêt et du démarrage
- Camions et bus moyens et lourds : conduites de plus grand diamètre extérieur conçues pour des cycles de pression prolongés
- Machines agricoles et de construction : conduites acheminées pour tolérer la poussière, les vibrations et les grandes variations de température
- Moteurs marins et industriels : lignes spécifiées avec une résistance accrue à la corrosion pour les environnements de fonctionnement humides
- Groupes électrogènes et équipements électriques fixes : lignes dimensionnées pour un service continu plutôt que pour un cycle de charge variable
Capacité de fabrication pour les conduites d’injecteurs de carburant
Les installations de production qui fonctionnent en tant que fabricant de tuyaux d'injecteur de carburant combinent généralement le cintrage de tubes CNC, le formage interne à froid et l'usinage de précision sous un même toit afin que les tolérances dimensionnelles restent cohérentes depuis le premier prototype jusqu'au volume de production complet. Une installation construite dans ce cadre fonctionne généralement sur des dizaines de milliers de mètres carrés et associe des centres automatisés de cintrage de tubes à des lignes de brasage et de soudage dédiées pour maintenir les programmes de lignes d'injecteurs de carburant OEM sur un chemin de production unique et traçable.
Équipement de production typique
- Plusieurs cintreuses de tubes CNC entièrement automatiques pour une géométrie tridimensionnelle exacte
- Machines de formage interne hydrauliques couvrant une large gamme de diamètres
- Cellules robotisées de soudage et de soudage laser automatisées pour une qualité de joint constante
- Centres d'usinage à grande échelle pour le formage d'extrémités, les sièges de cônes et le filetage
- Une zone d'essais et d'inspection dédiée aux contrôles dimensionnels et de pression
Les installations mises en place de cette manière sont positionnées pour soutenir à la fois une relation avec un fournisseur de tuyaux d'injecteur de carburant diesel pour la distribution sur le marché secondaire et un rôle de fabricant de tuyaux d'injecteur à rampe commune pour les plates-formes OEM, puisque la même ligne de processus de formage de tubes et d'autofrettage peut basculer entre des configurations duplex, à paroi simple et blindée sans investissement d'outillage séparé. Pour les acheteurs recherchant un fabricant de tuyaux d'injection de carburant basé en Chine, la combinaison de la recherche et du développement en interne, d'un processus de formage contrôlé et de tests en laboratoire intégrés est généralement ce qui détermine si un fournisseur de tuyaux de carburant haute pression peut maintenir des tolérances strictes lors de cycles de production répétés.
Considérations relatives à l'installation et à la maintenance
Une manipulation correcte avant et après l'installation a un effet direct sur la durée de fonctionnement d'une conduite d'injecteur de carburant sans problème.
Pratiques d'installation
- Serrez les écrous-raccords en suivant la séquence de couple spécifiée pour le moteur, en travaillant par étapes régulières et progressives plutôt qu'en une seule traction continue.
- Soutenez le tube sur toute sa longueur avec les colliers d'origine afin que la charge vibratoire ne se concentre pas aux extrémités du raccord.
- Évitez de plier ou de redresser une ligne formée sur le terrain, car le remodelage d'un tube travaillé à froid supprime le modèle de contrainte résiduelle intégré lors de la fabrication.
Signes d’inspection et d’usure
- Infiltration de carburant ou résidus humides autour de la zone de l'écrou-raccord
- Fissuration de surface visible près du siège du cône ou au sommet d'un coude
- Piqûres ou décoloration de la surface des conduites exposées à l'humidité ou au sel de déneigement
- Un ralenti difficile ou un démarrage à froid brutal qui s'améliore une fois la pression du rail vérifiée
Gestion du stockage
Lorsqu'une conduite d'injecteur de carburant est stockée avant l'installation, garder les embouts de protection en place et le tube dans une zone sèche et à température stable réduit le risque de corrosion de surface liée à l'humidité avant que la pièce n'atteigne le moteur.
Foire aux questions
Q1 : Qu’est-ce qu’une conduite d’injecteur de carburant
Une conduite d'injecteur de carburant est un tuyau haute pression qui transfère le carburant de la pompe d'injection ou de la rampe commune à l'injecteur, maintenant la pression nécessaire pour que l'injecteur s'ouvre et délivre le carburant dans les délais.
Q2 : À quoi sert un tuyau d’injecteur de carburant
Il gère l'alimentation en carburant, la transmission haute pression et la précision de l'injection, en gardant le signal de pression de la pompe ou du rail cohérent jusqu'à la buse de l'injecteur.
Q3 : Comment fonctionne une ligne d'injecteur diesel
La conduite transmet la pression du carburant avec un délai minimal, permettant un timing d'injection précis et aidant l'injecteur à produire un motif de pulvérisation finement atomisé au moment de l'injection.
Q4 : De quels matériaux sont faits les tuyaux d'injecteur de carburant
Les matériaux courants comprennent l'acier inoxydable, l'acier au carbone et l'acier allié, choisis en fonction de la pression nominale, des exigences de fatigue et de l'environnement de fonctionnement du moteur.
Q5 : À quelle fréquence les conduites d’injecteur de carburant doivent-elles être inspectées
Une inspection visuelle de routine à chaque intervalle d'entretien est typique, vérifiant les infiltrations au niveau des raccords, les fissures de surface près des coudes et la corrosion sur la surface extérieure.
Q6 : Une conduite d’injecteur de carburant peut-elle être réparée ou doit-elle être remplacée
Étant donné que le tuyau repose sur un modèle de contrainte résiduelle interne spécifique, une conduite présentant une fissuration, une déformation ou une fuite est généralement remplacée plutôt que remodelée ou réparée.
Q7 : Qu'est-ce qui provoque une fuite ou une fissure d'une conduite d'injecteur de carburant
La fatigue de pression répétée, les raccords desserrés ou trop serrés, les vibrations et les frottements contre les composants à proximité et la corrosion sont les causes les plus courantes.
Q8 : Les conduites d'injecteur de carburant sont-elles les mêmes pour les moteurs à essence et diesel
Non, les systèmes à rampe commune et les pompes diesel fonctionnent généralement à des pressions beaucoup plus élevées que les systèmes à injection directe d'essence, donc l'épaisseur de la paroi de la conduite et le choix des matériaux diffèrent en conséquence.
